Injap solenoid pandu tidak langsung

pengenalan:

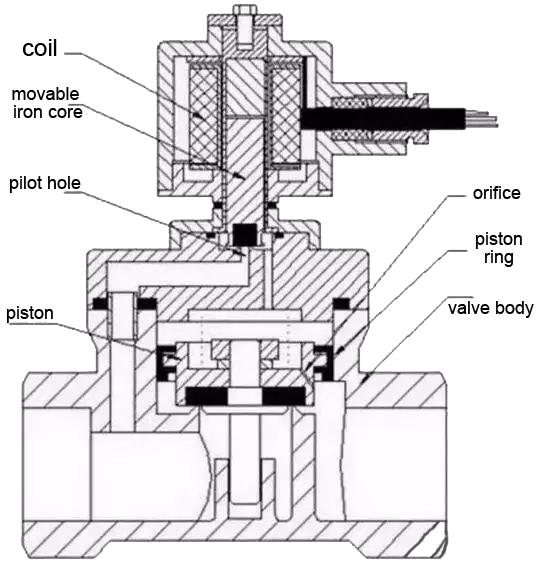

Injap solenoid terdiri daripada injap panduan dan kili utama yang disambungkan untuk membentuk gabungan saluran; jenis yang biasanya tertutup ditutup apabila kuasa tidak dihidupkan. Apabila gegelung dielektrik, daya magnet yang dihasilkan menjadikan teras bergerak dan teras statik menyedut bersama, injap panduan terbuka, dan medium mengalir ke alur keluar. Pada masa ini, tekanan ruang atas teras injap utama berkurangan, yang lebih rendah daripada tekanan bahagian masuk, membentuk tekanan berbeza untuk mengatasi rintangan spring dan kemudian bergerak ke atas, untuk membuka mulut injap utama , dan medium mengalir. Apabila gegelung terputus, daya magnet hilang, dan teras besi alih mengeset semula dan menutup port perintis di bawah tindakan daya spring. Pada masa ini, medium mengalir ke dalam lubang imbangan, tekanan ruang atas teras injap utama meningkat, dan bergerak ke bawah di bawah tindakan daya spring, menutup port injap utama. Prinsip mod terbuka biasa adalah sebaliknya.

Prinsip:

Apabila dielektrik, daya elektromagnet membuka lubang pandu, dan tekanan ruang atas turun dengan cepat. Tekanan pembezaan rendah dan tinggi terbentuk di sekeliling bahagian terbuka. Tekanan bendalir menolak bahagian terbuka ke atas dan injap terbuka. Apabila kuasa terputus, daya spring membuka lubang perintis, dan tekanan masuk dengan cepat membentuk tekanan rendah dan tinggi di sekeliling bahagian tertutup melalui lubang pintasan dalam ruang. Perbezaan tekanan, tekanan bendalir menolak bukaan ke bawah dan membuka injap.

Ciri:

Saiz kecil, kuasa rendah, had atas tinggi julat tekanan bendalir, boleh dipasang sewenang-wenangnya (perlu disesuaikan), tetapi mesti memenuhi syarat perbezaan tekanan bendalir.
